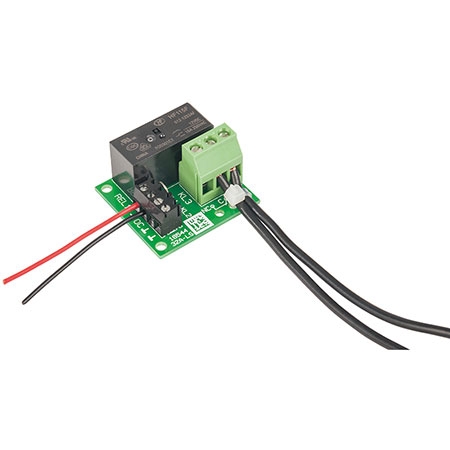

Das Modul erweitert viele Geräte mit Open-Collector-Ausgang, z. B. den Homematic Schaltaktor HM-LC-Sw1-PCB, um einen leistungsfähigen, potentialfreien Relais-Umschaltkontakt.
Dabei kann das Modul verschiedene kompatible Relaistypen aufnehmen, sodass man es an unterschiedliche Aufgaben anpassen kann. So wird dieses kompakte Schaltmodul zum Problemlöser in vielen Anwendungen.
- Kompaktes Relais-Schaltmodul für Open-Collector-Transistor-Schaltausgänge
- 12-V-Betrieb
- Maximale Schaltleistung: 16 A, bis 35 V
- Einbauplatz für unterschiedliche Relaistypen
- Relais-Ausgang: 1x NO/NC-Umschaltkontakt, µ-Kontakt
*Bei diesem Artikel handelt es sich um einen Bausatz den Sie nach Wunsch zum Fertiggerät von uns zusammenbauen lassen können, je nachdem welche Option Sie wählen. Wenn Sie sich für ein Fertiggerät entscheiden und sich Löt- und Montagearbeit sparen möchten, dann wird Ihr Bausatz durch unsere Technik für Sie gefertigt und als geprüftes Gerät zu Ihnen gesendet.
Technische Daten:
Bezeichnung: RSM1
Versorgungsspannung: 12 V DC
Stromaufnahme: 40 mA
Relaistyp: Wechsler, 1-polig, μ-Kontakt
Lastart: Ohmsche Last
Maximale Schaltspannung: 35 V
Maximaler Schaltstrom: 16 A
IP-Schutzart: IP00
Schutzklasse: III
Verschmutzungsgrad: 2
Umgebungstemperaturbereich: -10 bis +35 °C
Abmessungen (B x H x T): 36 x 22 x 34 mm
Gewicht: 26 g
HINWEIS zu Bausätzen:
Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.
Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.
Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
