Produktbeschreibung

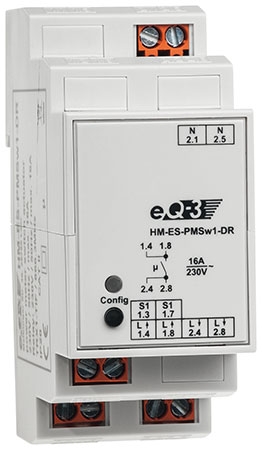

Der Hutschienen-Schaltaktor mit Leistungsmessung ist die Schalt- und Messlösung für die feste Installationsverkabelung im Haus oder in Unterverteilung.
Er ermöglicht nicht nur die Funksteuerung für das Schalten von fest installierten Verbrauchern bzw. Stromzweigen, er macht auch das Erfassen der Leistungs- bzw. Stromverbrauchsdaten in diesen Stromzweigen einfach. Diese Daten können nicht nur zur Erfassung von Verbräuchen und deren Auswertung über Visualisierungen, z. B. der Diagrammfunktion der CCU2, herangezogen werden, sie sind auch für das Verknüpfen mit Aktionen im System bei bestimmten Zuständen wie Spannungswiederkehr nach Stromausfall, Erfassung und Auslösen von Aktionen bei Über-/Unterschreiten von Schwellwerten über die Programmfunktionen der HomeMatic-WebUI auswertbar.
•1 HomeMatic-Schaltkanal, 230 V/16 A, Schaltleistung 3680 W
•Schaltkanal mit CCU oder bis zu 62 HomeMatic-Sendern verknüpfbar
•Verhalten des Schaltkanals bei Anbindung an HomeMatic-CCU programmierbar: Ein-/Ausschalter, Ausschalttimer, Ein-/Ausschaltverzögerung, wählbare Einschalt- bzw. Verweildauer
•Zusätzliches direktes Schalten über einen 230-V-Installationstaster möglich
•Erfassung von Verbraucher-Leistungsaufnahme, Stromaufnahme, Netzspannung und Netzfrequenz
•Flexible Verknüpfung von Verbraucher-/Netzdaten mit Aktionen im HomeMatic-System möglich
Wichtiger Hinweis zum eQ-3 Einschalt-Strombegrenzer!
Elektrische Verbraucher brauchen beim Einschalten deutlich mehr Strom als im gewohnten Betrieb.
Diese hohe Stromzufuhr kann bei Schaltern, Tastern und Relais zu hohen Temperaturen und
dadurch zu Schäden führen. Mit dem Einschaltstrombegrenzer schützen Sie Ihre Schaltaktoren
und Schalter vor Verschleiß, durch die einfache Begrenzung des Einschaltstroms.
Bestellen Sie das Produkt gleich mit und klicken Sie hier!
technische Details:
Artikelnummer: 141107
HM-Bezeichnung: HM-ES-PMSw1-DR
Versorgungsspannung: 230 V/50 Hz
Stromaufnahme: Max. 16 A
Stand-by-Verbrauch: 0,3 W
IP-Schutzart: IP20
Temperaturbereich: -10 bis +35 °C
Messkategorie: CAT II
Funkfrequenz: 868,3 MHz
Empfängerkategorie: SRD category 2
Funkreichweite: Bis 100 m (Freifeld)
Duty Cycle: < 1 % pro h
Max. Schaltleistung: 3680 W
Lastart: Ohmsche Last
Relaistyp: Schließer
Installation: Auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN50022
Leitungsart und -querschnitt: Starr/flexibel 0,75–2,5 mm²
Länge der Tasterleitung: Max. 30 m
Abmessungen (B x H x T): 35 x 87 x 64 mm
Gewicht: 76 g
HINWEIS zu Bausätzen:
Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.
Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.
Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
