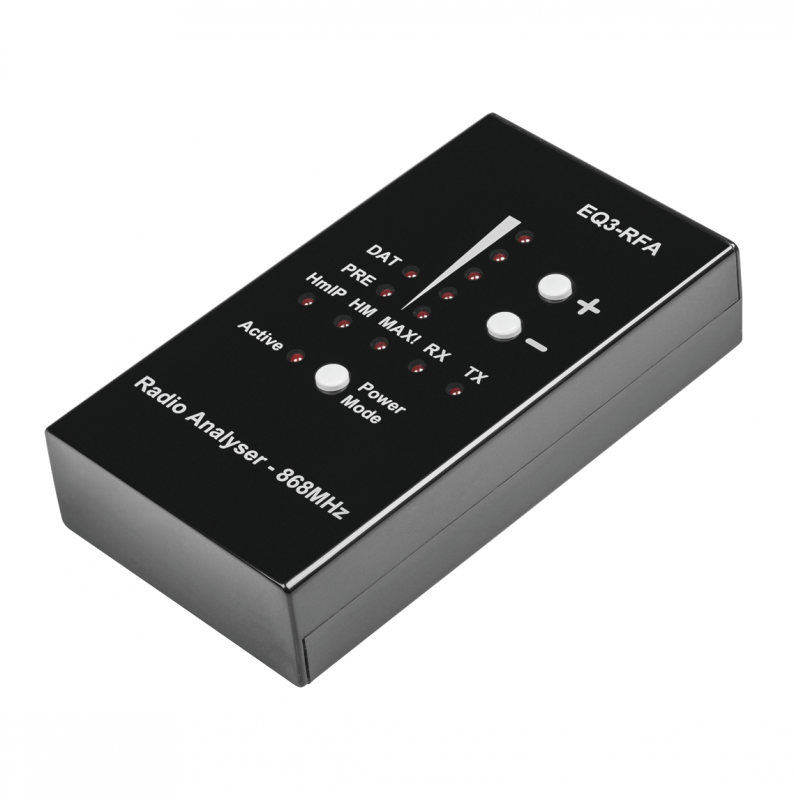

Funk-Analyser 868 MHz

Mit dem Funk Analyser können Sie die Reichweiten in Ihrem Heim messtechnisch ermittel und ggf. Störer im Fehlerfall lokalisieren. Dank der optischen Anzeige des Funkverkehrs erhält man ein besseres Gefühl für das Sendeverhalten von Geräten und z. B. einer Zentrale wie der CCU3. Programmabläufe mit unnötigen oder häufigen Funkaussendungen lassen sich so leicht identifizieren und optimieren. Mittels der separaten Anzeige des Präambelteils eines Homematic Funktelegramms kann über die Leuchtdauer zudem erkannt werden, ob ein „normales" Telegramm oder ein „Burst"-Telegramm mit besonders langer Präambel an einen Wake-on-Radio-Empfänger gesendet wurde.

Highlights

• Erkennt das Funktelegramm des eingesetzten Smart-Home-Systems und vereinfacht so eine Analyse der Funkumgebung
• Entwickelt für Umgebungen mit Funk-Systemen von eQ-3
• Durch die Anzeige der Sende- und Empfangsleistung der eingesetzten Geräte lässt sich die Positionierung einzelner Komponenten im Smart Home anpassen, um eine möglichst störungsfreie Funkkommunikation zu erreichen.

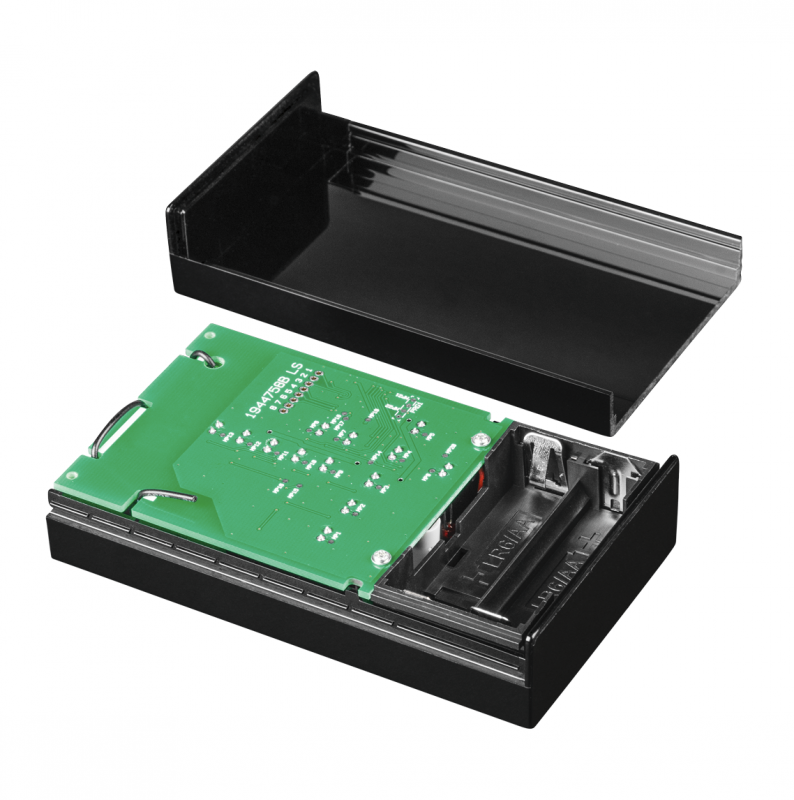

• Flexibel einsetzbar dank Batteriebetrieb und kompaktem Gehäuse

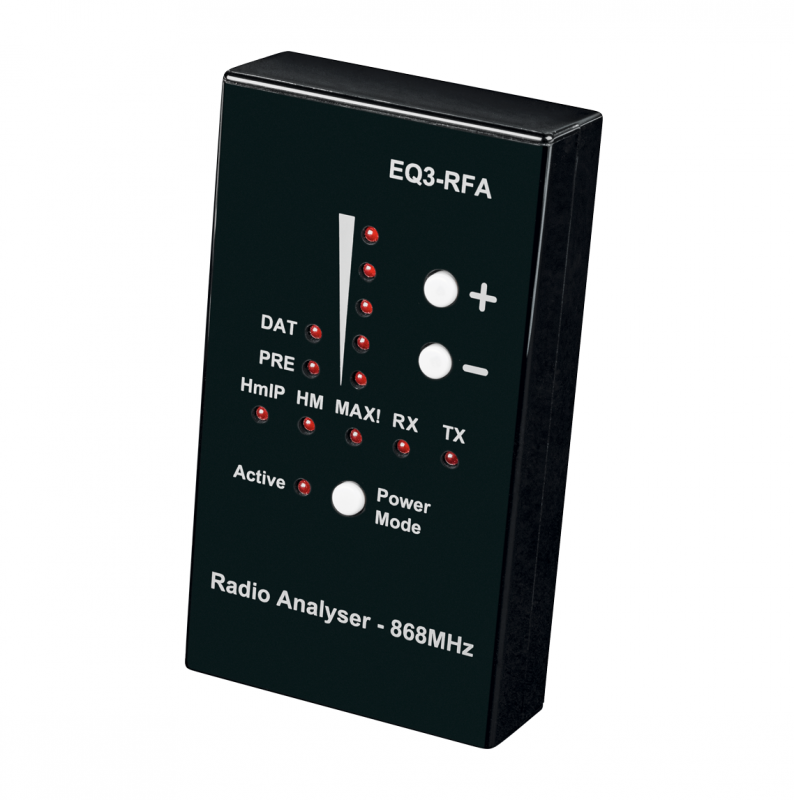

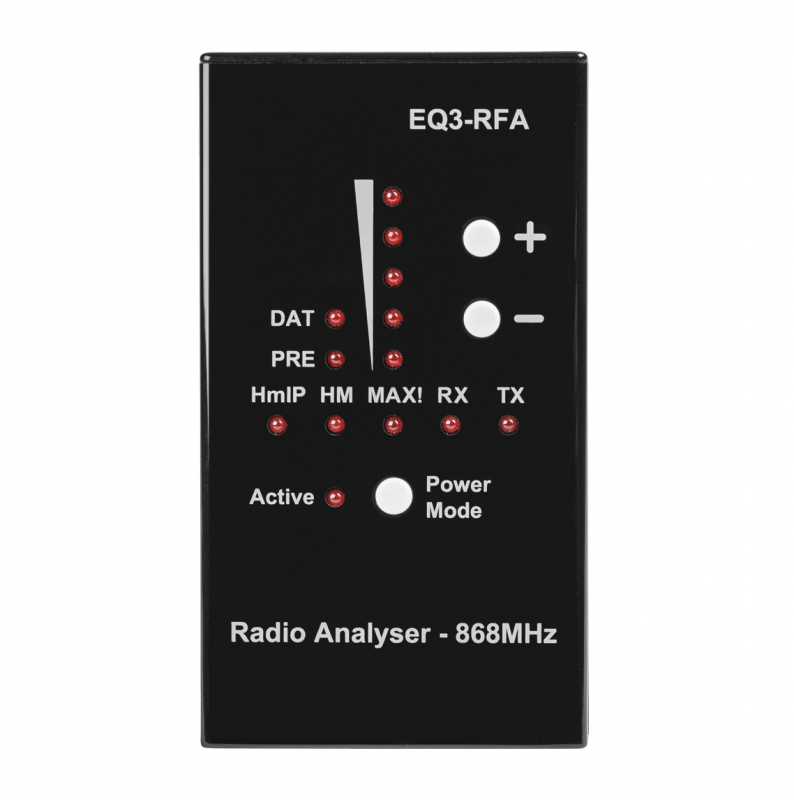

• Anzeige der Empfangsstärke eines Funktelegramms über LED-Pegelanzeige
• Anpassen der Empfangsempfindlichkeit zur Nahfeldanalyse möglich
• Betriebsart RX: Systemunabhängiger allgemeiner Empfangsbetrieb mit Anzeige der Empfangsstärke (RSSI) über Pegel-LEDs zum Orten sowie Analysieren von Sendern und möglichen Störfaktoren
• Betriebsart TX: Zyklisches Aussenden eines Funk-Telegramms. Dient in Verbindung mit einem zweiten Funk-Analyser zur groben Ermittlung der Verbindungsqualität und Erreichbarkeit von Funk-Komponenten

Technische Daten

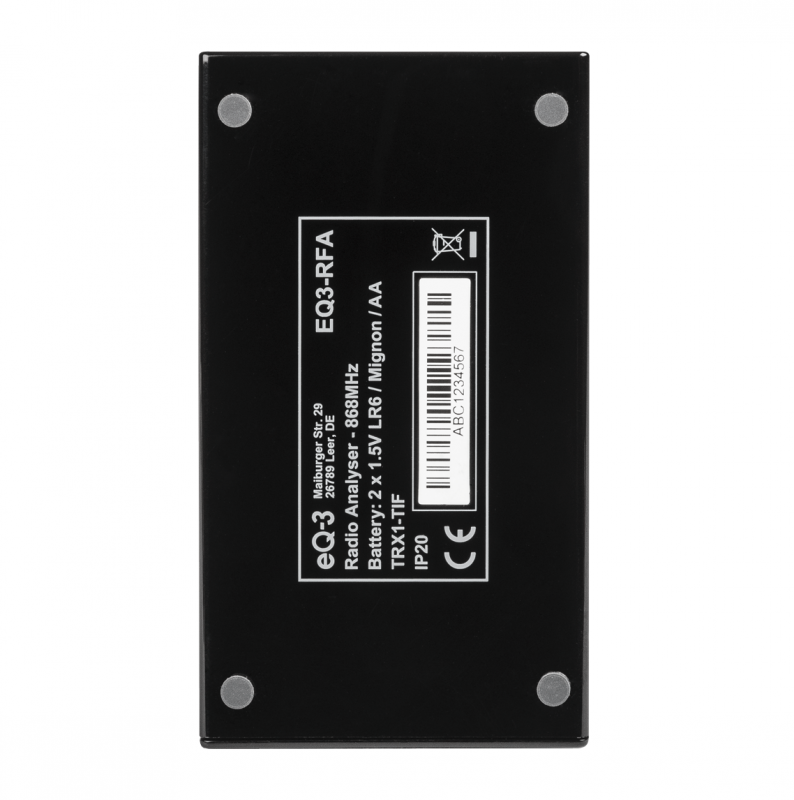

Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA
Stromaufnahme: 27 mA max.
Schutzart: IP20
Umgebungstemperatur: -10 bis +55 °C

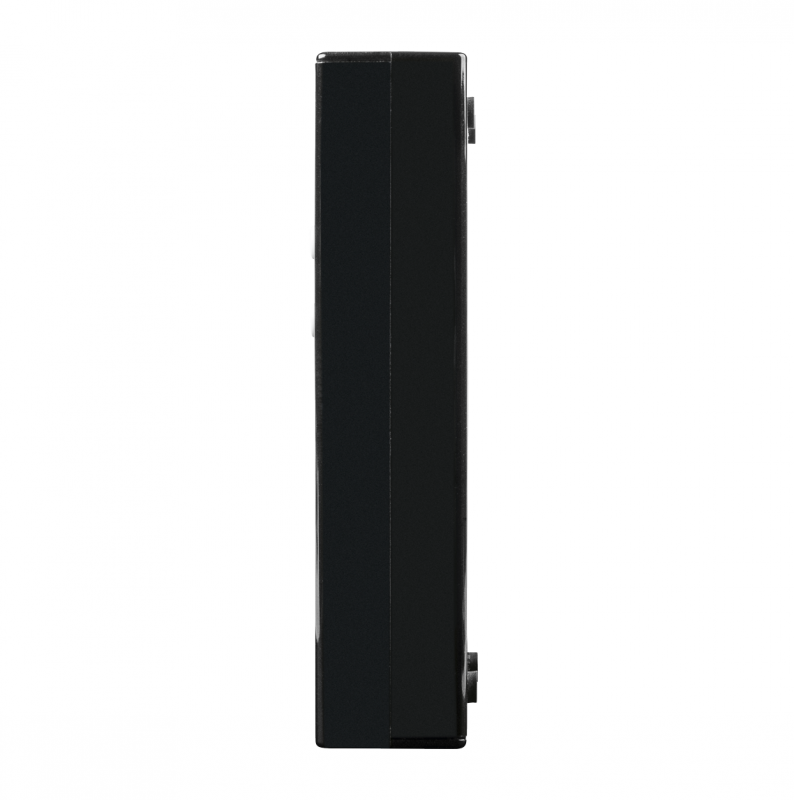

Abmessungen (B x H x T): 62 x 112 x 26 mm
Gewicht: 140 g (inkl. Batterie)
Funk-Frequenzband: 868,0-868,6 MHz
Typ. Funk-Freifeldreichweite: 420 m
