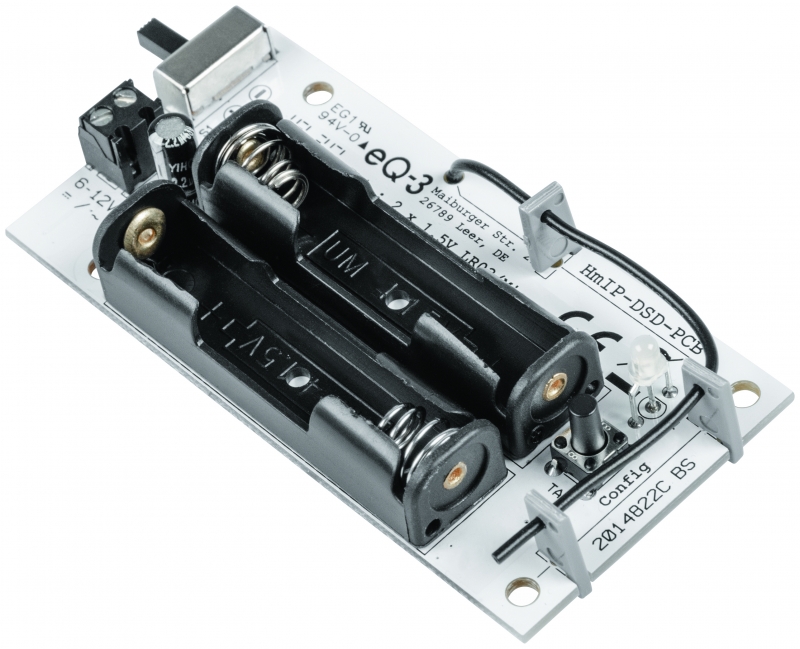

Homematic IP Klingelsignalerkennung - Bausatz

Das Gerät ist primär für die Erkennung und Auswertung des Haustürklingelsignals konzipiert, jedoch ebenso universell zur Spannungserkennung (6-12 VAC/DC) einsetzbar. Auch eine Auswertung von potentialfreien Tastern, Schaltern oder Tür-/Fensterkontakten ist möglich. Diese Beschaltung kann gleichzeitig erfolgen, das heißt, es kann parallel zur Spannungserkennung auch der Kanal per Taster angesteuert werden. Über eine Umschaltung ist wahlweise 2- oder 3-Draht-Betrieb realisierbar. Damit kann das Gerät je nach Konfiguration entweder auf das Anliegen der Signalspannung oder auf eine Unterbrechung der Signalspannung reagieren. Die Homematic IP Klingelsignalerkennung wird mit Batterien betrieben und ist dadurch zum einen relativ frei platzierbar, zum anderen muss weder sie noch die vorhandene Klingelanlage an die Türklingel angepasst oder verändert werden, sodass der Einsatz besonders einfach erfolgen kann.

Highlights

• Klingelsignalerkennung in Hausklingelanlagen mit Signalweitermeldung im Homematic IP System bzw. über eine Homematic Zentrale CCU2/ Smart Home Zentrale CCU3
• Wahlweise 2- oder 3-Draht-Betrieb mit Reaktion auf Anliegen oder Unterbrechung der Signalspannung
• Universell einsetzbar zur Spannungserkennung im Smart Home (6-12 VAC/DC), z. B. für die Erkennung ausgefallener Netzgeräte, Akkus, tiefentladener Akkus usw.
• Einsetzbar zur Auswertung von potentialfreien Tastern, Schaltern, Tür-/Fensterkontakten usw.
• Spannungserkennung und Tastersteuerung parallel einsetzbar
• Flexibler Einsatz durch Batterieversorgung
• Umfangreiche Parametereinstellungen bei Betrieb über eine CCU2/CCU3 möglich

Wichtiger Hinweis: Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2, der Smart Home Zentrale CCU3 oder den Funkmodulen für Raspberry Pi vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.

Technische Daten

Batterielaufzeit: 12 Monate
Funkreichweite: 220 m
Stromversorgung: 2x 1,5 V LR03/Micro/AAA (nicht im Lieferumfang enthalten!)
Stromaufnahme: 30 mA max. A
Schnittstellen: Funk-Frequenzband: 868,0-868,6 MHz/869,4-869,65 MHz
Kategorie: SRD Category 2
Bezeichnung: HmIP-DSD-PCB
Umgebungstemperaturbereich: 5 bis 35 °C
Montage: Trockener Innenbereich, nicht kondensierend
Breite: 40 mm
Tiefe: 80 mm
Höhe: 15 mm
Für Anschlussleitungen bis: 1 mm²

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren  Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.

Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
